Le diamètre d’un tube inox agroalimentaire ne se choisit pas sur catalogue. Il résulte d’un calcul qui croise le débit requis, la vitesse d’écoulement du fluide et la compatibilité avec le système de nettoyage en place. Un tube trop large ralentit le fluide et compromet le rinçage CIP. Un tube trop étroit augmente les pertes de charge et sollicite davantage les pompes.
Vitesse d’écoulement et pertes de charge : le vrai critère de dimensionnement
Les fiches produit des distributeurs affichent des diamètres extérieurs, des épaisseurs et des nuances d’acier. Elles passent sous silence le paramètre qui conditionne le bon fonctionnement d’une ligne agroalimentaire : la vitesse du fluide dans le tube.
A découvrir également : Quel est l'intérêt du portage salarial pour les métiers de l'informatique ?
Pour qu’un nettoyage en place (CIP) soit efficace, le fluide de rinçage doit circuler à une vitesse suffisante pour décoller les résidus organiques sur la paroi interne. En dessous de ce seuil, le biofilm persiste et la ligne n’est pas réellement assainie entre deux productions.
À l’inverse, un diamètre sous-dimensionné accélère le fluide, ce qui génère des pertes de charge élevées dans le réseau. La pompe travaille plus fort, consomme davantage d’énergie, et les raccords subissent des contraintes mécaniques supérieures. Le diamètre optimal équilibre rinçabilité et pertes de charge, en fonction du débit nominal de l’installation.
Lire également : Quel est l'avantage de créer une SCI familiale ?
Familles de tubes inox en agroalimentaire : DIN, SMS, ISO et leurs diamètres
Plusieurs standards coexistent dans les usines agroalimentaires, chacun avec sa propre série de diamètres extérieurs. Le choix dépend autant de l’historique du site que du type de raccords déjà installés.
Tubes DIN (norme EN 10357, ex-DIN 11850)
C’est le standard le plus répandu en Europe continentale. Les tubes DIN se déclinent en plusieurs séries (BC, BD, CC, CD) qui correspondent à des couples diamètre/épaisseur différents. La série BC couvre les applications courantes de transfert de fluides alimentaires. La série CD, avec des épaisseurs plus fortes, convient aux lignes sous pression ou aux circuits de vapeur.
Tubes SMS
Le standard SMS, d’origine scandinave, utilise des diamètres extérieurs légèrement différents du DIN. On le retrouve fréquemment dans les laiteries et les brasseries. Les raccords SMS ne sont pas interchangeables avec les raccords DIN, même à diamètre proche.
Tubes ISO et CLAMP
Le standard ISO et le système CLAMP (tri-clamp) sont courants dans les installations nord-américaines ou dans les process pharmaceutiques reconvertis. Les diamètres suivent des séries en pouces, converties en millimètres pour le marché européen.
Mélanger deux standards sur un même réseau oblige à multiplier les adaptateurs, ce qui crée des zones de rétention propices à la contamination. Avant de choisir un diamètre, il faut identifier le standard en place.
Nuances 304L et 316L : quel acier inoxydable pour quel fluide
Les réseaux agroalimentaires utilisent principalement deux nuances d’acier inoxydable :
- Inox 304L (désignation européenne 1.4307) : adapté au transfert d’eau, de lait, de jus de fruits et de la plupart des fluides alimentaires neutres ou faiblement acides. C’est la nuance par défaut dans la majorité des installations.
- Inox 316L (désignation européenne 1.4404) : recommandé dès que le fluide contient des chlorures, des sels ou des acides organiques concentrés. Les lignes de saumure, de vinaigre ou de certains sirops exigent du 316L pour résister à la corrosion par piqûres.
- Le choix entre les deux nuances n’affecte pas le diamètre du tube, mais il conditionne sa durée de vie et sa compatibilité avec les produits de nettoyage utilisés en CIP (soude, acide nitrique, acide peracétique).
Un tube en 304L exposé à des chlorures se corrode localement, avec des perforations qui ne se voient pas de l’extérieur. La non-toxicité de l’inox ne protège pas contre ce type de dégradation chimique.
État de surface et finition intérieure du tube inox alimentaire
Le diamètre ne suffit pas à garantir l’hygiène d’une canalisation. La rugosité de la paroi interne joue un rôle direct dans la capacité du tube à être nettoyé.
Un tube brut roulé soudé présente un cordon de soudure intérieur en relief. Ce cordon crée une aspérité où les résidus s’accumulent. Pour les applications agroalimentaires, le cordon est soit meulé, soit le tube est livré poli intérieurement.
Les finitions courantes sont le poli brossé (aspect satiné, rugosité moyenne) et le poli miroir (rugosité très faible). Plus la rugosité intérieure est basse, plus le nettoyage CIP est efficace. Les applications laitières et pharmaceutiques exigent généralement un poli miroir.
La finition extérieure (brossée ou brute) n’a pas d’impact sur l’hygiène du process. Elle répond à des critères esthétiques ou de facilité de nettoyage externe dans les zones de production visibles.

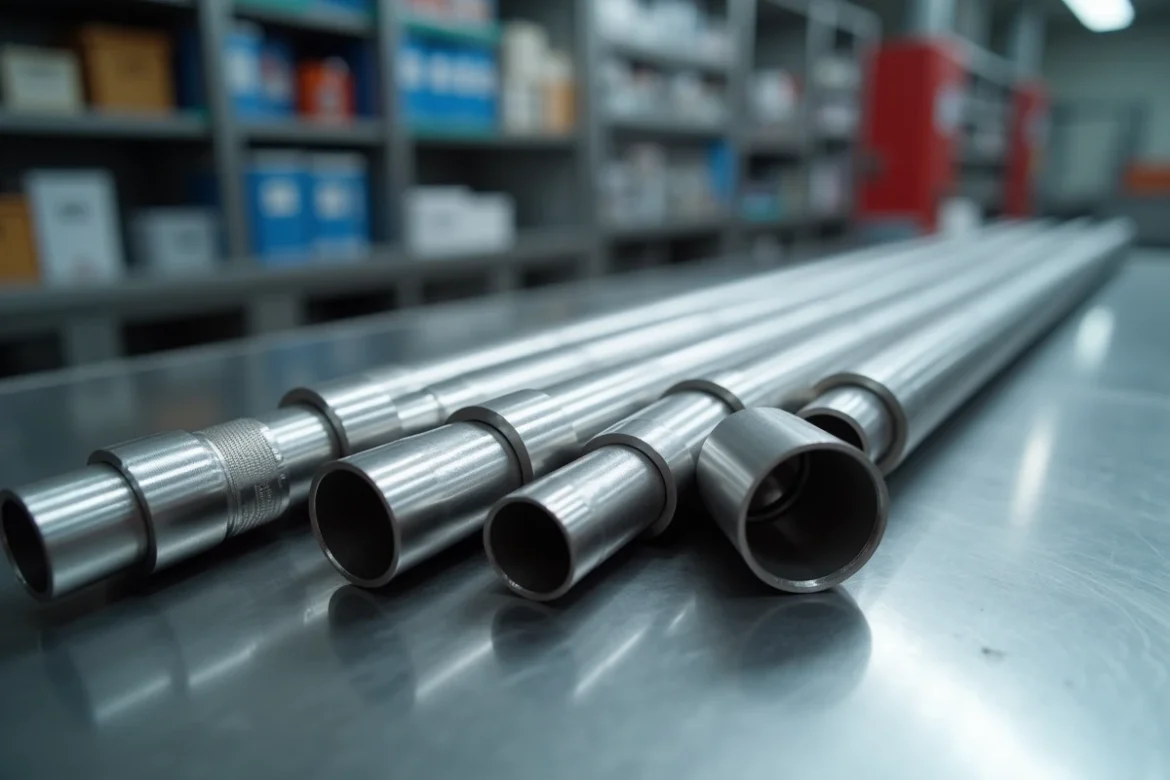

Diamètres courants et applications par secteur agroalimentaire
Les diamètres les plus fréquents en tube DIN agroalimentaire couvrent une plage allant des petits transferts de dosage aux collecteurs principaux de production. Le choix se fait toujours en fonction du débit et de la viscosité du fluide transporté.
- Les petits diamètres servent aux lignes de dosage, aux prises d’échantillon et aux raccordements d’instruments (débitmètres, sondes de température). Ils conviennent aux fluides peu visqueux circulant à faible débit.
- Les diamètres intermédiaires constituent le standard pour les lignes de transfert de lait, de jus, de bière ou d’eau de process. C’est la plage la plus utilisée en laiterie et en brasserie.
- Les grands diamètres sont réservés aux collecteurs principaux, aux lignes de CIP et aux circuits où le débit est élevé. On les retrouve dans les grandes unités laitières ou les sucreries.
Un fluide visqueux (sirop, purée, pâte) nécessite un diamètre plus large qu’un fluide aqueux au même débit, pour maintenir des pertes de charge acceptables.
Le diamètre se calcule, il ne se choisit pas par habitude. Un bureau d’études ou un tuyauteur spécialisé dimensionne le réseau à partir du débit nominal, de la viscosité du produit et de la longueur totale de la ligne, raccords et coudes inclus. Reprendre le même diamètre qu’une installation voisine sans recalculer expose à des problèmes de rinçage ou de surpression que l’on ne détecte parfois qu’après la mise en service.
